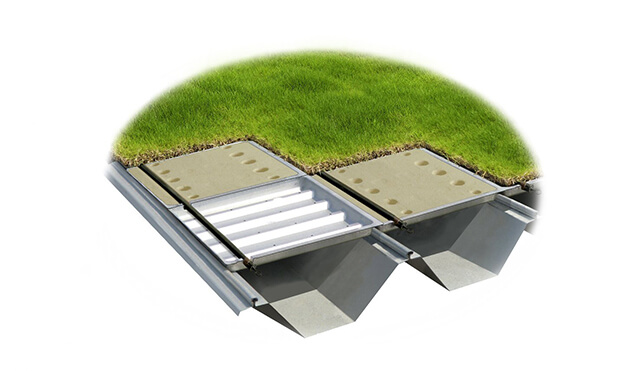

スクエアターフLight(折板屋根用)

様々なタイプの屋根に設置可能な超軽量屋上緑化システム​

ハゼの種類、大きさに関わらず様々なタイプの屋根に設置可能で、 システム荷重は50kg/m2(芝生、湿潤時)と超軽量、また、雨水を有効利用する貯水トレーを設置しているため、環境に優しい屋上緑化システムです。メンテナンス時には緑化システムの上を歩くことができ、管理が容易となり管理費の削減に貢献します。

製品詳細

PRODUCT SPECIFICATION

概要

製品名 スクエアターフLight(折板屋根用)
構成 植栽+土壌コンテナ+貯水トレー+かん水パイプ+受座チャンネル

仕様

サイズ 土壌コンテナ:500W×500L×65H(単位:mm)
貯水トレー(4L):1000W×1000L×15H(単位:mm)
重量 施工時:29kg/m2(受座チャンネル含む)
満水時:54kg/m2(受座チャンネル含む)
構造 踏圧防止構造
根腐れ防止構造
敷設面固定構造
土壌落下防止構造

性能

耐荷重 10,000N(100φの加圧での終局荷重)
耐負圧力 10,000N/m2対応可能
対応勾配 5/100以内(特殊勾配はご相談ください。)

認定/評価

評価 (一社)公共建築協会 品質性能評価品

製品の特長

PRODUCT FEATURES

  • 様々なタイプの屋根に対応可能

    POINT 01様々なタイプの屋根に対応可能

    多様なハゼの種類(丸ハゼ、角ハゼ等)やハゼピッチ(@250mm、@300mm、@500mm他)に対応するため、鋼材の受座チャンネルを設置することで、ほとんどの屋根形状に設置可能となります。

  • 風に強い耐風圧力設計

    POINT 02風に強い耐風圧力設計

    耐負圧力10,000N/m2にも対応可能で、安心・安全な設計となっています。風圧力に厳しい設置場所でも、屋根形状に合った確実な固定方法をご提供いたします。

  • 省メンテナンス

    POINT 03省メンテナンス

    鋼材の受座チャンネルを設置するため、メンテナンス時には屋上緑化システムの上を歩行可能な構造となっています。そのため屋根の点検時や植栽管理時に足場を設置する必要がなく容易となり、管理費の削減にも貢献します。

  • 環境配慮型

    POINT 04環境配慮型

    緑化システムの下部に雨水を貯める貯水トレーが設置してあるため、雨水有効利用で植物を育てます。水が足りなくなると水検知センサーが感知して潅水を自動管理することができる、環境に配慮した省管理型の屋根緑化システムです。

標準図

STRUCTURE

  • 緊結工法(芝類)

主要な構成部材

MAIN COMPONENTS

  • 芝コンテナ

  • 土壌コンテナ

  • 貯水トレー(L)

  • 貯水トレー(4L)

  • 配管用見切材

  • グリニッジソイル

  • かん水パイプ

  • ハゼ掴み金物

施工手順(折板屋根用)

  • 施工前

  • ハゼ掴み金物設置

  • ハゼ掴み金物設置

  • 受座チャンネル敷設

  • 貯水トレー+土壌コンテナ+かん水パイプ敷設

  • 土壌コンテナを受座チャンネルに固定

  • 芝張り

  • 施工完了

一般情報

Information

一般名称 折板屋根緑化システム
設置場所 金属屋根
対応構造 角ハゼ/丸ハゼ/瓦棒他
採用建築用途 工場/物流施設/事務所/データセンター など
