• 接続部から負荷分岐
  • 省スペース
  • プレハブ施工
  • 確実な接続

SS-T型 シャフトスター

中規模ビルの縦幹線専用に開発された
低圧幹線システム

接続部から電源分岐がとれるアルミニウム製(軽量)の幹線で、従来からの分岐ケーブルとバスダクトの特長を併せ持つ優れものです。 接続部から電源分岐がとれるため、負荷増設の際のトータルコストも抑えることができます。

製品詳細

PRODUCT SPECIFICATION

仕様

適用規格 JIS C 8364
保護等級 屋内:IP3X(屋内仕様)
導体 アルミニウム導体(電気めっき仕上げ)
絶縁物 耐熱ポリエステルシート 多層巻
ケース アルミニウム押し出しハウジング
標準塗装色
(表面仕上げ)
電解着色 黒色アルマイト処理(マンセル N-2)
アース接続 ケースアース方式
設置場所 屋内

定格

配電方式 三相 3線/単相 3線
定格電圧 600V(交流)
定格電流 三相 600A~1200A
単相 800A~1500A

製品の特長

PRODUCT FEATURES

  • 経済性

    POINT 01経済性

    独自の製法でコストダウンに成功しました。
    プレハブ施工が可能なシャフトスターなら工事費削減がの望めます。

  • 配線の省スペース化

    POINT 02配線の省スペース化

    幹線をまとめて一括給電することで、高い需要率が適用できるため、ケーブルと比べて配線スペースを小さくすることができます。
    簡素化された配線は、系統管理も効率的に行うことができます。

  • 工程にあわせた施工性

    POINT 03工程にあわせた施工性

    シャフトスターはプレハブ施工が大きな特長の一つです。縦幹線であれば、建物の仕上がりに合わせて各階ごとの施工が、横幹線であれば、エリアごとの施工が可能です。ケーブル施工では不可能な、投入工数の分散と工期の短縮により、省力化に貢献します。

  • 軽量化

    POINT 04軽量化

    スリムで軽いので、施工しやすく、工事費が安くなります。
    CV-F(フラットケーブル)の50%、CV-Tの70%、1000A比較です。

  • 接続部からの負荷分岐

    POINT 05接続部からの負荷分岐

    バスダクトの負荷分岐機能を接続部に付加したことで、急な負荷の増・移設にも自在に対応が可能となり、トータルコストも抑えることができます。

  • 確実な接続

    POINT 06確実な接続

    シャフトスターの接続部に採用されている「パーフェクトボルト」は、締め付け確認機能や緩みを防止するロック機構など、接続ボルトの性能をパーフェクトに管理・維持する機構を備えております。施工からメンテナンスまでトータル的に接続部の安全を守り、増し締め不要のメンテナンスフリーを実現しています。
    【詳細はパーフェクトジョイントシステムを参照】

  • 漏えい電磁波

    POINT 07漏えい電磁波

    情報配線に誘導障害を与える心配がありません。
    CV-F(フラットケーブル)の1/5です。

  • 美観に優れている

    POINT 08美観に優れている

    バスダクトであれば、配線系統がすっきりとまとまり、見た目にもきれいに仕上げることができます。また、黒色で近代建築のデザインにもマッチします。

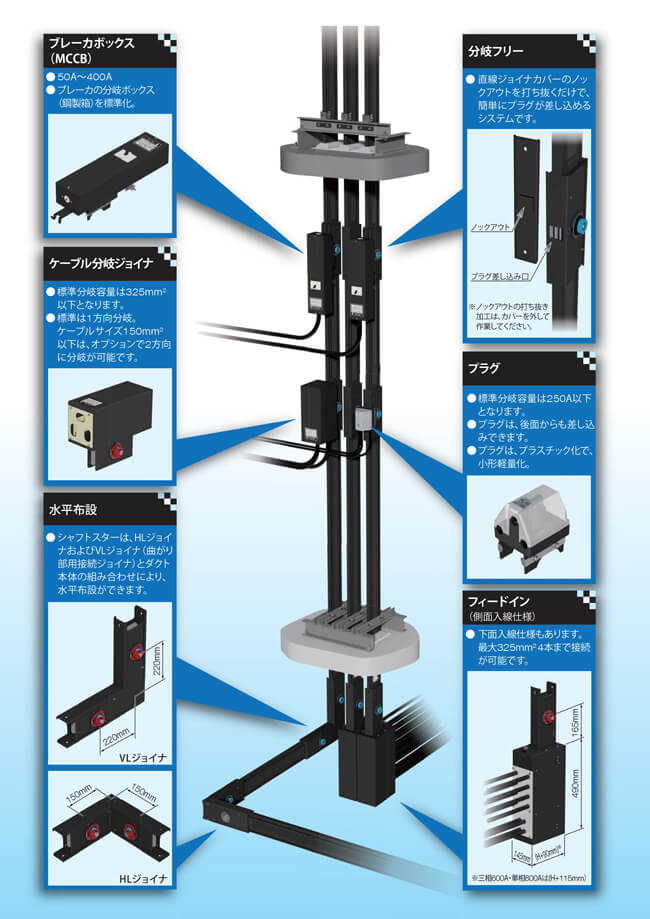

ルート 概要図

ROUTE OVERVIEW

ケーブル配線との比較

COMPARISON

→ 表は右にスクロールできます

CVケーブル シャフトスター
CVケーブル シャフトスター
概要
  • 銅導体を使用。
  • 架橋ポリエチレンで絶縁している。
  • 容量 最大600A(325mm2)
  • アルミ導体を使用。
  • ポリエステルシートで絶縁している。
  • アルミハウジングに覆われている。
  • 容量 最大1500A
メリット
  • 製品本体に柔軟性があり、耐震性が高い。
  • バスダクトより使用場所に制限がない。
  • 在庫があるため即納が可能。
  • アルミハウジングに覆われている為、延焼経路にはならず、ダイオキシンの発生がない。漏洩磁束の発生も少ない。
  • 組み立て式の為、部分施工ができる。
  • 負荷の増移設が容易である。
  • 主材料がアルミだけの為、軽量。
デメリット
  • 火災や焼却時にダイオキシン等が発生するものがある。
  • 工事が一括施工になり、部分施工が難しい。
  • 単体では電磁シールド効果がない。
  • 負荷の増移設時には、新たに幹線敷設をしなければならない。
  • 受注生産の為、在庫はない。
  • 使用場所に制限がある。(屋内型のみ)
  • ケーブルと比較して本体自体には柔軟性がない。(建物に比べて十分な柔軟性を持っているので、耐震性は問題なし)
  • 現場加工ができない。
