• 負荷の増・移設
  • 配線簡素化
  • プレハブ施工
  • 確実な接続

A-S型 ベビーバスダクト

主に小容量の負荷が多い施設や
負荷の増・移設が多い施設向けに
最適なバスダクト

負荷の増・移設のたびに面倒な工事を必要とするケーブルに対し、ベビーバスダクトであれば等間隔に設けられたプラグインホールから簡単確実に負荷分岐(250A以下)を取ることができます。

製品詳細

PRODUCT SPECIFICATION

仕様

適用規格 JIS C 8364
保護等級 屋内:IP3X(屋内仕様)
導体 銅導体(電気めっき仕上げ)
絶縁支持物 ポリエステル樹脂成形品
ケース ガルバリウム鋼板 または 亜鉛めっき鋼板
標準塗装色
(表面仕上げ)
ガルバリウム鋼板 または5Y7/1(半艶)
アース接続 ケースアース方式
設置場所 屋内

定格

配電方式 三相 3線/三相 4線/単相 3線/単相 2線/直流
定格電圧 600V(交流)
750V(直流)
定格電流 200A/300A/400A

製品の特長

PRODUCT FEATURES

  • レイアウトの変更に即応

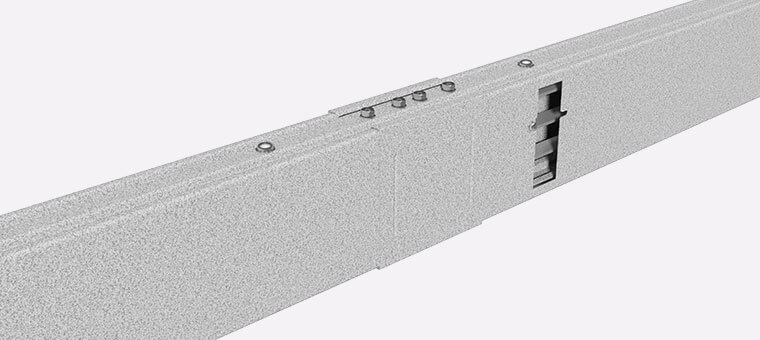

    POINT 01レイアウトの変更に即応

    440mm間隔に等間隔で設けられたプラグインホールから自由に負荷分岐が取れるので、レイアウトの変更による負荷の増・移設に即応できます。
    また、ベビーバスダクト自体の移設再使用も可能です。

  • 様々な分岐方法

    POINT 02様々な分岐方法

    負荷分岐をした先にどの様に給電するか、お客さまのご要望は様々です。
    当社では引掛形埋込コンセント付きや、外部操作ハンドル機構など、様々な分岐ボックスをご提供しています。

  • パーフェクトジョイントシステム

    POINT 03パーフェクトジョイントシステム

    ベビーバスダクトの導体接続には PF ジョイントクリップを採用しています。PF ジョイントクリップは接続部に挿入し、ジョイントピンを1/4 回転させて引き抜くだけで導体の接続が完了します。全てのジョイントピンが引き抜かれた後でないと、接続カバーが取り付けできない機構になっています。
    【詳細はパーフェクトジョイントシステムを参照】

  • POINT 04高い耐久性

    導体をポリエステル樹脂成形品で支持し、絶縁距離を保っているため、絶縁物の経年劣化がほとんどありません。建物と寿命をともにできます。

ルート 概要図

ROUTE OVERVIEW

ルート 概要図

配線系統の簡素化

SIMPLIFICATION

ベビーバスダクト自信が分電盤の機能を持っているので、配線系統が簡素化されます。
また、布設スペースが小さくなり、保守点検も容易です。分電盤のあったスペースも有効利用できます。

配線系統の簡素化
